Kuvaus

Yleistä:

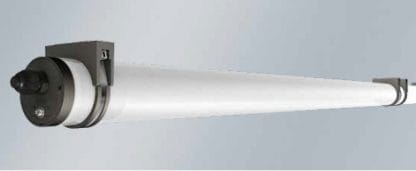

LED-putkivalaisin (ø75mm) sisä- ja ulkotiloihin. Soveltuu asennettavaksi vaativiin ympäristöihin kuten korjaamoihin, teollisuustiloihin ja kylmävarastoihin. Erinomainen kemikaalinkesto PMMA-suojaputkella (kts. kemikaalinkestotaulukko sivun alalaidassa).

Teholuokat 1300lm – 7830lm, keskileveä valonjako. Valaisimesta on saatavana vakiona kolme eri pituutta: 800mm (m600), 1410mm (m1200) ja 1710mm (m1500). Valaisimen pantakiinnitys mahdollistaa valaisinta kääntämällä myös epäsymmetrisen valokeilan esimerkiksi seinänpesuun. Toimitukseen sisältyy kaksi (2) pantaa per valaisin.

Laaja käyttölämpötila-alue: -30°C … +40°C.

Kotelointiluokkavaihtoehtdot: IP65, IP66, IP68 20m (max 20m vedenpinnan alle upotettava) tai IP69K (kuumavesipainepesurin kestävä).

PC-suojaputkella IK10, PMMA-suojaputkella IK07. Suojausluokka II.

Värilämpötilat 2700K/3000K/4000K/5000K/6500K.

LED L80 B10 > 60.000h  (+40°C)

Takuu viisi (5) vuotta. Saatavan myös kahdeksan (8) vuoden takuulla.

Rakenne:

½-opaloitu (Norka Transopal ®) suojaputki, halkaisija ø 75mm. Materiaalivaihtoehtoina polykarbonaatti (PC IK10) tai akryyli (PMMA IK07). Päätykappaleet mustaa muovia, pika-avaussalvalla.

Asennus:

Vakiona läpijohdotus -o- 4×1,5mm2. Pinta-asennus seinään tai kattoon pantakiinnikkeillä. Pantakiinnikkeiden paikkaa voidaan säätää vapaasti koko valaisimen mitalla. Lisävarusteena vaijeriripustussarja. Myös muut läpijohdotusvaihtoehdot lisävarusteena (1-vaihe tai 3-vaihe 1,5mm2 tai 2,5mm2) jolloin M20-kaapeliholkit molemmissa päissä valaisinta. Katso kaikki optiot alla olevasta taulukosta.

Muuta:

Saatavana myös DALI-himmennettävänä. Lisävarusteita saatavana ripustukseen, seinäasennukseen ja jonoasennukseen. Erityisen RST-seinäkiinnikkeen avulla mahdollista muodostaa valaisimesta käsijohdetta.

Erikoistilauksesta ANTI-GRAFFITI-pinnoituksella, halogeenivapaa versio ja uimahalliversio.

Esimerkkejä toteutetuista projekteista Suomessa:

-Länsimetro tunnelivalaistus

-HK Scan Kariniemen broileritehdas, Rauma (tuotantotilojen yleisvalaistus)

-Saarioinen Oy, Sahalahti

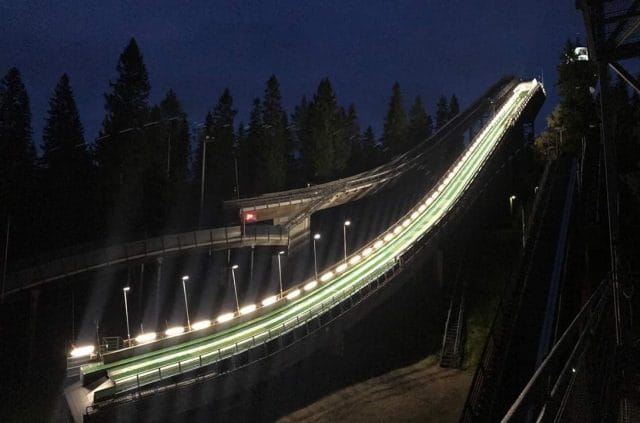

-Puijon hyppyrimäki, vauhdinttorinne, Kuopio (televisiointiin soveltuva, välkkymätön valaisin)

-Laukonsilta, kannen valaistus, Tampere

zugled paatykuva

Ladattavat tiedostot
jakoavainAsennusohjeetresitanssiKemikaalinkestotaulukko



TuotekoodiModuuliTehoValovirtaVärilämpötilaSuojaputkiLHinta, alv 0%
775 280 34 24-E-MC1m6009 W1300 lm4000 KPMMA800 mm170,00 €
775 280 34 24-E-MC3m60011 W1710 lm4000 KPMMA800 mm170,00 €
775 280 34 24-E-MC5m60013 W2110 lm4000 KPMMA800 mm170,00 €
775 280 34 24-E-MC7m60017 W2730 lm4000 KPMMA800 mm170,00 €
775 280 34 24-E-MC9m60018 W2930 lm4000 KPMMA800 mm170,00 €
775 280 34 84-E-MC1m6009 W1300 lm4000 KPC800 mm170,00 €
775 280 34 84-E-MC3m60011 W1710 lm4000 KPC800 mm170,00 €
775 280 34 84-E-MC5m60013 W2110 lm4000 KPC800 mm170,00 €
775 280 34 84-E-MC7m60017 W2730 lm4000 KPC800 mm170,00 €
775 280 34 84-E-MC9m60018 W2930 lm4000 KPC800 mm170,00 €
775 480 34 24-E-MC1m120016 W2600 lm4000 KPMMA1410 mm300,00 €
775 480 34 24-E-MC3m120020 W3420 lm4000 KPMMA1410 mm300,00 €
775 480 34 24-E-MC5m120027 W4640 lm4000 KPMMA1410 mm300,00 €
775 480 34 24-E-MC7m120034 W5860 lm4000 KPMMA1410 mm300,00 €
775 480 34 24-E-MC9m120036 W6270 lm4000 KPMMA1410 mm300,00 €
775 480 34 84-E-MC1m120016 W2600 lm4000 KPC1410 mm300,00 €
775 480 34 84-E-MC3m120020 W3420 lm4000 KPC1410 mm300,00 €
775 480 34 84-E-MC5m120027 W4640 lm4000 KPC1410 mm300,00 €
775 480 34 84-E-MC7m120034 W5860 lm4000 KPC1410 mm300,00 €
775 480 34 84-E-MC9m120036 W6270 lm4000 KPC1410 mm300,00 €
775 680 34 24-E-MC1m150025 W4270 lm4000 KPMMA1710 mm340,00 €
775 680 34 24-E-MC3m150030 W5280 lm4000 KPMMA1710 mm340,00 €
775 680 34 24-E-MC5m150036 W6300 lm4000 KPMMA1710 mm340,00 €
775 680 34 24-E-MC7m150042 W7320 lm4000 KPMMA1710 mm340,00 €
775 680 34 24-E-MC9m150044 W7830 lm4000KPMMA1710 mm340,00 €
775 680 34 84-E-MC1m150025 W4270 lm4000KPC1710 mm340,00 €
775 680 34 84-E-MC3m150030 W5280 lm4000KPC1710 mm340,00 €
775 680 34 84-E-MC5m150036 W6300 lm4000KPC1710 mm340,00 €
775 680 34 84-E-MC7m150042 W7320 lm4000KPC1710 mm340,00 €
775 680 34 84-E-MC9m150044 W7830 lm4000KPC1710 mm340,00 €
LISÄVARUSTEETTuotekoodiKuvaus
 1005304 kV suojaus
775010Anti-graffitipinnoite
 100922Kytkentävirran rajoitus
 162700Värilämpötila 2700K
 163000Värilämpötila 3000K
 165000Värilämpötila 5000K
 166500Värilämpötila 6500K
 770039Uimahalliversio muovipannoilla
 770038Uimahalliversio ilman muovipantoja
 775981Läpijohdotus -o- 4×2,5 mm²
 775831Läpijohdotus -o- 5×1,5 mm²
 775392Läpijohdotus -o- 5×2,5 mm²
 770035Halogeenivapaa valaisinrunko

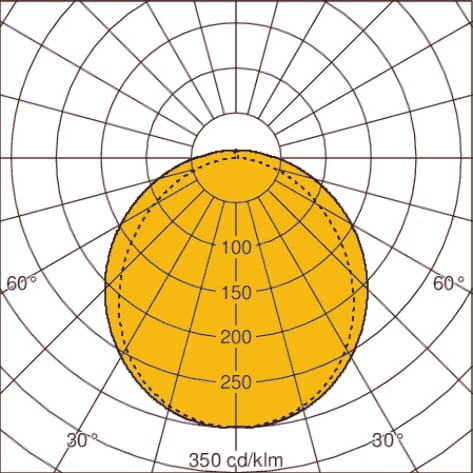

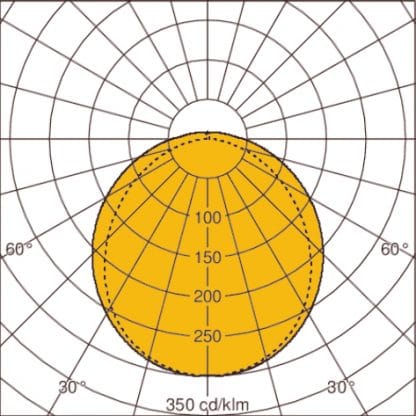

zugled valonjako

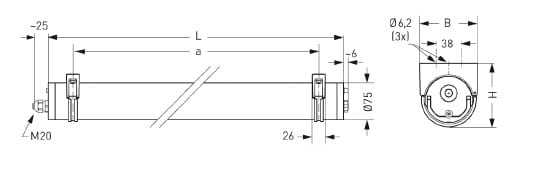

zug led rakennekuva

B=88mm

H=97mm

zug keha

zugled paatykuva

zugled kiinnikkeet770 208
Kiinnikepari läpinäkyvä
zugled muovikiinnikkeet770 209
Kiinnikepari musta

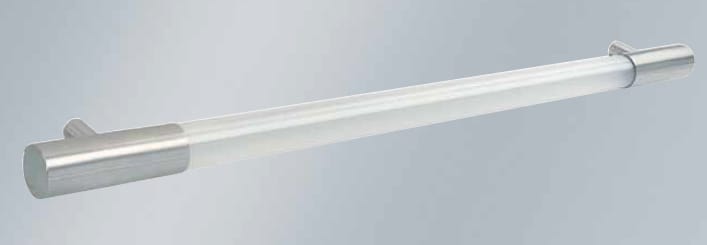

zugled metallikiinnikkeilla770 110
RST seinäkiinnikkeet
