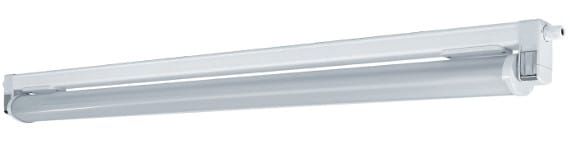

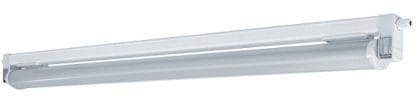

Norka Bitburg LED

Kuvaus

Yleistä:

Elintarvike- ja juomateollisuuteen soveltuva erikoisvalaisin T5- tai T8-valonlähteellä. Kotelointiluokka IP67. Kirkas tai opaali PMMA-suojakupu IK04, PC IK09. T8 valonlähteessä HF- tai kuristinvaihtoehdot.

Takuu viisi (5) vuotta.

Rakenne:

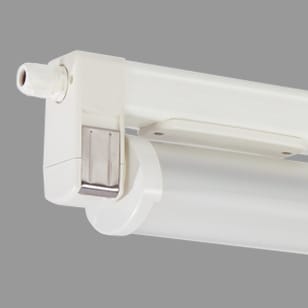

Valaisinrunko on valmistettu hapon, alkalin ja polttoaineen kestävästä lasikuituvahventeisesta polymeerista. Valaisimen materiaalit on valittu siten, että valaisimen mahdollisesti rikkoutuessa, sirpaleet eivät aiheuta ongelmia elintarviketeollisuuden prosesseihin (HACCP/IFS-standardi). Liitäntälaite sijaitsee lämpöökuorman optimoimiseksi valaismen rungossa, lisäksi erillinen heijastinputki, jonka kallistus säädettävissä +/- 60°, lukittavissa 10° välein. Heijastinputken materiaalina joko PC tai PMMA sisäisellä alumiiniheijastimella (MIRO-SILVER). RST-kiinnikkeet, jotka soveltuvat sekä pinta-asennukseen että valaisinripustuskiskoon.

Asennus:

Yksittäis- tai jonoasennettava. Asennus seinään tai kattoon kahdella RST-kiinnittimellä. Säädettävä asennusetäisyys. Kaksi M20 sisääntuloaukkoa (yksi per pääty) ja kaksi 130mm kytkentäkotelon suojakantta. Läpijohdotus -o- 4×1.5mm2.

Muuta:

Saatavana tilauksesta IP69K version ja läpijohdotus 4×2.5mm2.

Ladattavat tiedostot
valonjako Valonjakotiedostot jakoavain Asennusohjeet resitanssi Kemikaalinkestotaulukko
Tuotenumero (*) Valovirta (lm) Värilämpötila ( K ) Teho ( W ) Pituus (mm) L (mm) B (mm) H (mm) Paino ( Kg )
645 280 V4G1 – 800lm 800 4000 8 m600 641 107 140 2,1
645 280 V4G1 – 900lm 900 4000 9 m600 641 107 140 2,1
645 280 V4G1 – 1000lm 1000 4000 10 m600 641 107 140 2,1
645 280 V4G1 – 1100lm 1100 4000 11 m600 641 107 140 2,1
645 280 V4G1 – 1200lm 1200 4000 12 m600 641 107 140 2,1
645 280 V4G1 – 1300lm 1300 4000 13 m600 641 107 140 2,1
645 480 V4G1 – 3300lm 3300 4000 24 m1200 1251 107 140 3,3
645 480 V4G1 – 3600lm 3600 4000 26 m1200 1251 107 140 3,3
645 480 V4G1 – 3800lm 3800 4000 288 m1200 1251 107 140 3,3
645 480 V4G1 – 4100lm 4100 4000 30 m1200 1251 107 140 3,3
645 480 V4G1 – 4400lm 4400 4000 34 m1200 1251 107 140 3,3
645 480 V4G1 – 4700lm 4700 4000 36 m1200 1251 107 140 3,3
645 480 V4G1 – 4900lm 4900 4000 41 m1200 1251 107 140 3,3
645 480 V4G1 – 5300lm 5300 4000 43 m1200 1251 107 140 3,3
645 680 V4G1 – 4100lm 4100 4000 32 m1500 1551 107 140 4,2
645 680 V4G1 – 4500lm 4500 4000 34 m1500 1551 107 140 4,2
645 680 V4G1 – 4800lm 4800 4000 37 m1500 1551 107 140 4,2
645 680 V4G1 – 5100lm 5100 4000 42 m1500 1551 107 140 4,2
645 680 V4G1 – 5500lm 5500 4000 45 m1500 1551 107 140 4,2
645 680 V4G1 – 5800lm 5800 4000 47 m1500 1551 107 140 4,2
645 680 V4G1 – 6200lm 6200 4000 50 m1500 1551 107 140 4,2
645 680 V4G1 – 6700lm 6700 4000 53 m1500 1551 107 140 4,2
( * ) Kirjainsymbolien selitykset
V = ”2” kapea valonjako ,”3″keskileveä valonjako
G = ”2” PMMA Transopaali ,”8″ PC Transopaali

bitburg led rakennekuva

643 420 01 - 215 094
T8 PMMA Kirkas
Kapea lamelliritilällä
643 420 01 - 215 824
T8 PMMA Kirkas
Keskileveä
643 420 01 - 215 924
T8 PMMA Kirkas
Keskileveä lamelliritilällä
643 420 01 - 215 994
T8 PMMA Kirkas
Kapea 36W
643 420 01 - 217 834
T8 PMMA Transopaali
Keskileveä sisäpuolelta uritettu 36W
643 470 01 - 215 094
T8 HF PMMA Kirkas
Kapea lamelliritilällä 36W
643 470 01 - 215 824
T8 HF PMMA Kirkas
Keskileveä 36W
643 470 01 - 215 924
T8 HF PMMA Kirkas
Keskileveä lamelliritilällä 36W
643 470 01 - 215 994
T8 HF PMMA Kirkas
Keskileveä 36W
643 470 01 - 217 834
T8 HF PMMA Transopaali
Keskileveä  36W
643 620 01 - 217 836
T8 PMMA Transopaali
Keskileveä 58W
643 770 01 - 217 837
T5 HF PMMA Transopaali
Keskileveä 54W
643 770 01 - 215 091
T5 HF PMMA Kirkas
Kapea Lamelliritilällä 54W
643 770 01 - 215 991
T5 HF PMMA Kirkas
Kapea 54W
