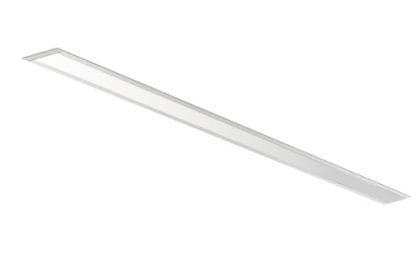

Valoiste Ivalo U LED

Osasto:
Lataa PDF

Kuvaus

Yleistä:

Uppoasennettava, kehyksellinen LED-alumiiniprofiilivalaisin julkisten tilojen valaistukseen yksittäisasennuksena tai valaisinjärjestelmänä (liitoskappaleet tilattava erikseen). Teholuokat 17W – 52W. Värilämpötilat 3000K ja 4000K. Suora valonjako. Kotelointiluokka IP20.

LED L80B10 >80.000h, MacAdam 3 SDCM, Ra > 83 (Ra >90 optiona).

Takuu viisi (5) vuotta.

Rakenne:

Runko vaaleanharmaaksi (RAL9006) maalattua, ”kehyksellistä” alumiiniprofiilia. Muut RAL-sävyt tilauksesta. Vakiona opaalihäikäisysuoja (mikroprisma erikoistilauksesta).

Kytkentä:

Uppoasennus umpikattoon. Päätypari ja liitoskappaleet eivät sisälly perustoimitukseen. Vakiona läpijohdotettu 5×1,5mm2, järjestelmässä sähköinen kytkentä jonoon 5-napaisella pikakiinnittimellä. Saatavilla olevat liitoskappaleet: suora jatkoliitin ’I’, 90 asteen ’L’-liitin ja ’T’-liitin. Kaikilla liitostyypeillä saadaan aikaan katkeamaton valojono.

Muuta:

Saatavana myös himmennettävällä virtalähteellä. Autamme mielellämme järjestelmän komponenttiluettelon laatimisessa!

Ladattavat tiedostot
jakoavain Asennusohjeet valonjako Valonjakotiedostot
Tuotenumero Teho [ W ] Valovirta [ lm ] Väri [ K ] Häikäisysuoja Mitat (LWH,mm) Upotusaukko (mm) Myyntihinta €, alv 0% Myyntihinta DALI €, alv 0%
VA54070301 17 1250 3000 Opaali 585x86x65 595×70 70,34 100,89
VA54070308 17 1280 4000 Opaali 585x86x65 595×70 70,34 100,89
VA54070315 28 1880 3000 Opaali 875x86x65 885×70 83,85 104,40
VA54070322 28 1920 4000 Opaali 875x86x65 885×70 83,85 104,40
VA54070329 31 2510 3000 Opaali 1165x86x65 1165×70 97,36 117,72
VA54070336 31 2560 4000 Opaali 1165x86x65 1165×70 97,36 117,72
VA54070343 38 3140 3000 Opaali 1455x86x65 1465×70 110,30 134,17
VA54070350 38 3200 4000 Opaali 1455x86x65 1465×70 110,30 134,17
VA54070357 44 3760 3000 Opaali 1745x86x65 1755×70 133,10 152,39
VA54070364 44 3840 4000 Opaali 1745x86x65 1755×70 133,10 152,39
VA54070371 52 4390 3000 Opaali 2035x86x65 2045×70 145,20 168,76
VA54070378 52 4480 4000 Opaali 2035x86x65 2045×70 145,20 168,76

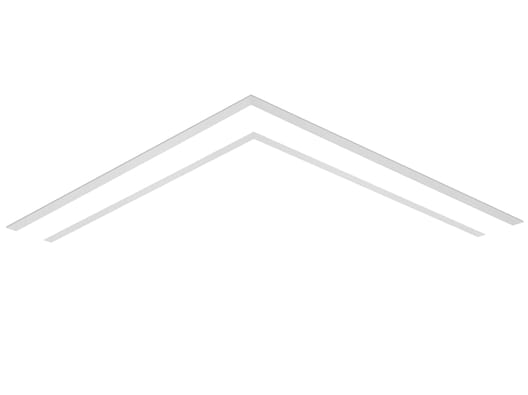

90° liitoskappale, valaistu
Tuotenumero Teho [ W ] Valovirta [ lm ] Väri [ K ] Häikäisysuoja Mitat (LWH,mm) Upotusaukko (mm) Myyntihinta €, alv 0% Myyntihinta DALI €, alv 0%
VA50919070 31 2510 3000 Opaali 620x620x65 625×70 109,18 129,72
VA50919075 31 2560 4000 Opaali 620x620x65 625×70 109,18 129,72

ivalo u led valonjakokuva

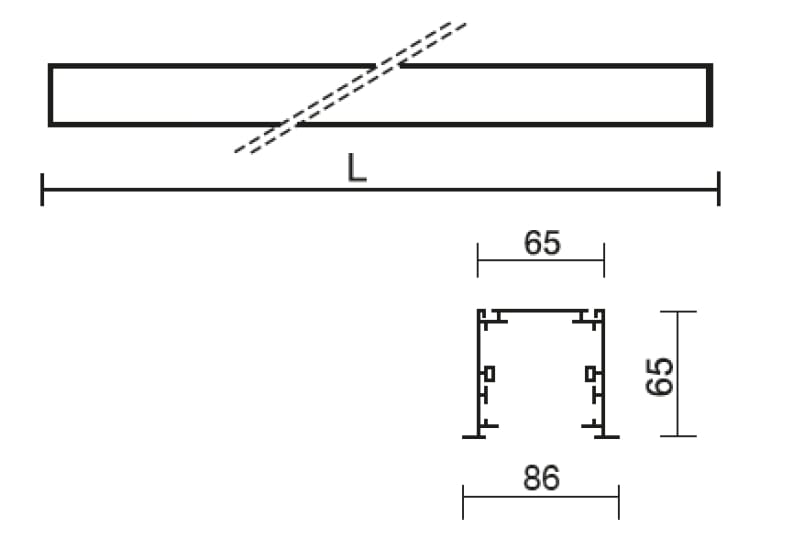

ivalo u led mittakuva

Tuotenumero Teho
[ W ]		 Mitat
(LWH,mm)		 Upotusaukko
(mm)
VA54070301 19 585x86x65 595×70
VA54070308 19 585x86x65 595×70
VA54070315 28 875x86x65 885×70
VA54070322 28 875x86x65 885×70
VA54070329 36 1165x86x65 1165×70
VA54070336 36 1165x86x65 1165×70
VA54070343 44 1455x86x65 1465×70
VA54070350 44 1455x86x65 1465×70
VA54070357 52 1745x86x65 1755×70
VA54070364 52 1745x86x65 1755×70
VA54070371 60 2035x86x65 2045×70
VA54070378 60 2035x86x65 2045×70
