Kuvaus

YLEISTÄ

EcoWhite LED IP65 –mallisarja kattaa laajan valikoiman IP65-luokiteltuja, matalarakenteisia LED-alasvaloja sisä- ja ulkokäyttöön. Koko EcoWhite-tuoteperhe löytyy varastostamme Nokian Kolmenkulmasta muutaman päivän toimitusajalla.

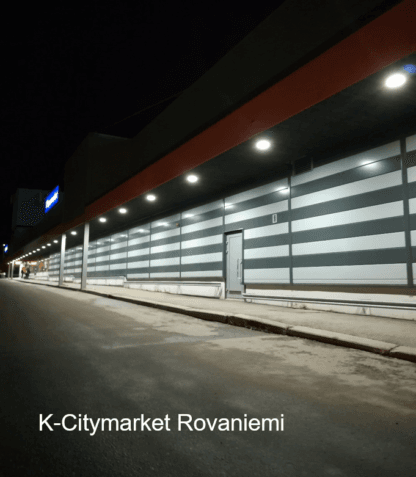

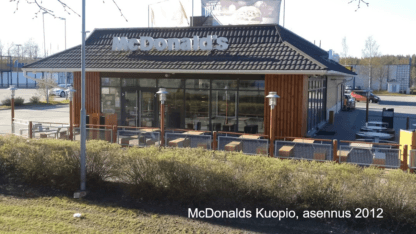

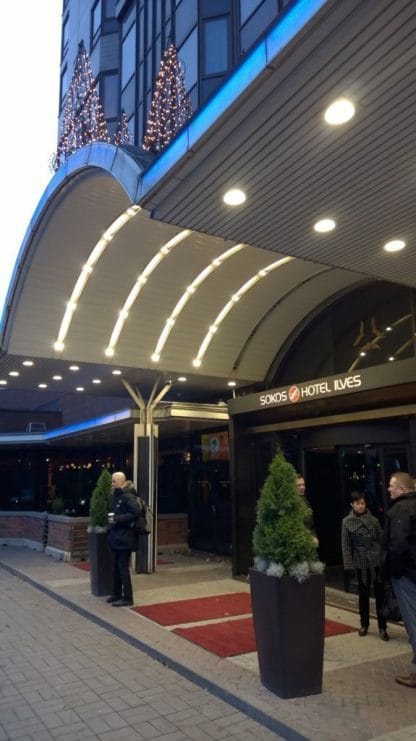

Sopivia kohteita ovat muun muassa ulkokatokset, terveydenhuollon kohteet sekä optiikan osalta vaativat, suuria tehoja vaativat korkeat asennuspaikat (konserttisalit, aulat yms). Valaisimen kehys vakiona mattavalkoinen (RAL9010M), saatavana myös vaaleanharmaana (RAL9006), tummanharmaana/antrasiittina (RAL7024) tai mattamustana (RAL9005M).

Leveän valonjaon (80°) F-sarjassa opaalihäikäisysuoja, 20° ja 40° D-sarjassa kirkas lasi. Perusvalaisin päättyvä asennus 2×1,5mm², lisävarusteena IP65-ketjutus (soveltuu kaapeleille MMJ 3×1,5S / MMJ 3×2,5S / MMJ 5×1,5S, kaapelin max halkaisija 12mm). HUOM! Ketjutus ei sovellu E3-sarjaan, E3-sarja saatavissa vain päättyvällä asennuksella.

EcoWhite-sarja on vakiona IK07. Erikoistilauksesta on saatavana myös esimerkiksi psykiatrisiin sairaaloihin, vankiloihin tai ilkivallalle alttiisiin kohteisiin (alikulkutunnelit, matalat ulkolipat yms) soveltuva versio IK10+, jossa paksu PC-suojalasi, suojalasin erikoiskiinnitys ja kehyksen kiinnitys Torx-vandaaliruuveilla (E6 ja E8). Tuotekoodin perään lisäkoodi ’-IK’.

Kotelointiluokka IP65 (alta ja päältä).

LED L80B10 >80.000h, MacAdam 3 SDCM, CRI 83.

Takuu viisi (5) vuotta.

RAKENNE

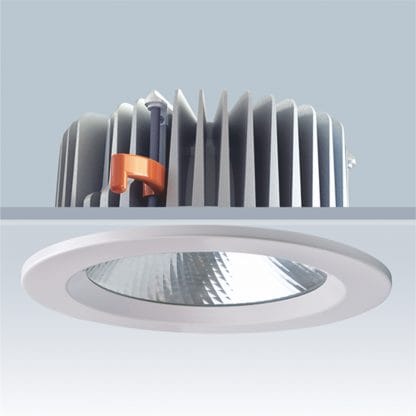

Valaisimen sydämenä on laadukas LED-piiri, valmistajana joko Citizen (COB) tai Samsung (piirilevy). Valaisimen runko on alumiinivalua. Teholuokat 11W/811lm – 56W/5500lm. Värilämpötila neutraali 4000K.

Runkomitat (kehys/upotusaukko/korkeus):

E3-sarja 100 / 90 / 67mm

E4-sarja 147 / 127 / 80mm

E6-sarja 208 / 175 / 92mm

E8-sarja 230 / 205 / 102mm

Suojalasivaihtoehdot:

’F’ – opaaliakryyli, leveä (80°)

’D’ – kirkas lasi, kapea (20°) ja keskileveä (40°)

ASENNUS

Uppoasennus kattoon jousikiinnikkeillä (E3 & E4) tai alta päin ruuvattavilla kannakkeilla (E6 & E8).

MUUTA

DALI-himmennys saatavana koko mallistoon. Erikoiskehysvärit lisätilauksesta. Lisävarusteena saatavana myös sovitekehykset ja sovitelevyt vanhoihin pyöreisiin tai neliskanttisiin asennusaukkoihin.

Ladattavat tiedostot
jakoavainAsennusohje (D)jakoavainAsennusohje (F)



TuotekoodiSnroValonjako/suojalasiTehoValovirtaKehys/upotusKorkeusHinta, alv 0%DALI, alv 0%Toimitusaika
E3F-07S2-840-80450560080° / opaaliakryyli11W811 lmø 100/90 mm67 mm108,30 €136,40 €Varastotuote
E4F-13SN-840-80450560180° / opaaliakryyli16W1345 lmø 147/127 mm80 mm125,60 €157,10 €Varastotuote
E4D-10T-840-40450560240° / kirkas lasi16W1314 lmø 147/127 mm80 mm125,60 €157,10 €Varastotuote
E4D-10T-840-2020° / kirkas lasi16W1329 lmø 147/127 mm80 mm125,60 €157,10 €Varastotuote
E6F-20SN-840-80450560380° / opaaliakryyli22W2038 lmø 208/175 mm92 mm198,00 €238,50 €Varastotuote
E6D-20T-840-40450560540° / kirkas lasi28W2817 lmø 208/175 mm92 mm198,00 €238,50 €Varastotuote
E8F-30SN-840-80450560880° / opaaliakryyli40W3649 lmø 230/205 mm102 mm245,26 €286,20 €Varastotuote
E8D-30T-840-40450561040° / kirkas lasi42W4000 lmø 230/205 mm102 mm245,26 €286,20 €Varastotuote
E8D-40T-840-40450561140° / kirkas lasi56W5500 lmø 230/205 mm102 mm277,80 €312,90 €Varastotuote



valonjako rivi1
valonjako rivi2
valonjako rivi3
valonjako rivi4
valonjako rivi5

Johdonsuojaus, max-määrä valaisimia, kpl

B10B16B20C10C16C20
E3-sarja344455457492
E4-sarja254252437087
E6-sarja243948406581
E8-sarja142329243948



mittakuvat
