Kuvaus

Yleistä:

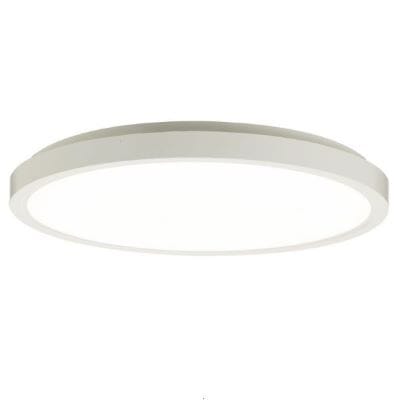

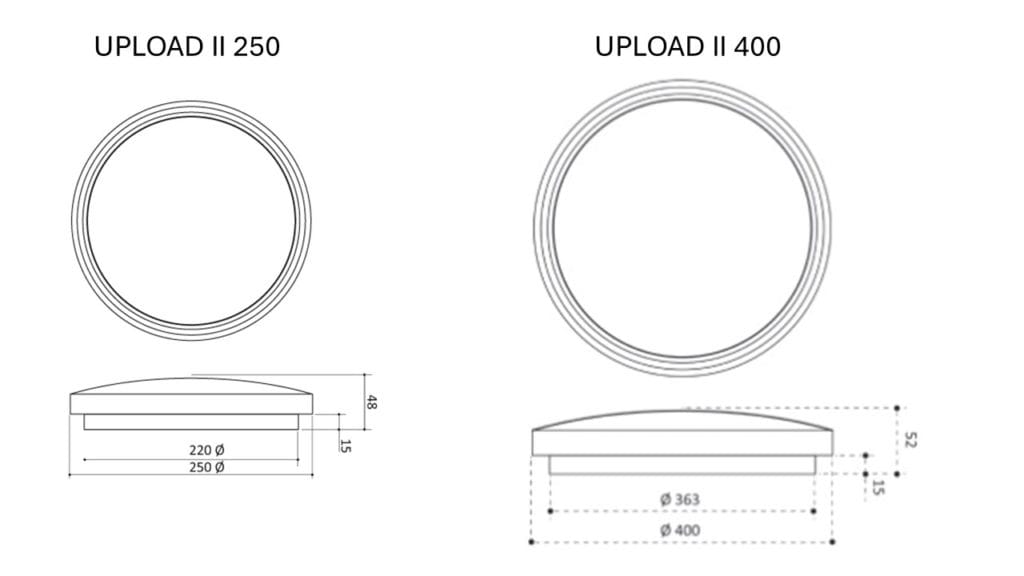

Matalarakenteinen (h 48mm/52mm), iskunkestävä (IK10), seinä- tai kattopintaan asennettava yleisvalaisin sisätiloihin. Kaksi eri runkokoa Ø250mm ja Ø400mm. Käyttökohteita ovat esimerkiksi matalat aulat, käytävät, tuulikaapit, porrashuoneet, WC:t ja märkätilat. Kaikissa versioissa värilämpötilan säätö 3000K ja 4000K liukukytkimellä.

Upload-tuoteperheeseen on saatavana monipuolinen valikoima erilaisia integroituja sensoreita eri käyttökohteisiin: PIR (läsnäolo), HF (liike), Multi (kaukosäätimellä ohjelmoitava) ja Hytronic (Appin kautta ohjelmoitava). Tarkemmat tiedot ja käyttökohteet löytyvät alla olevasta taulukosta sekä Youtube-videoista.

ValaisinTunnistinSäätöRyhmittelySoveltuvuus
PIRUPLOAD II 250LäsnäoloAika ja herkkyysEi ryhmittelyäYksittäisasennus pienet huoneet, WC:t
HFUPLOAD II 250LiikeEi säätöäEi ryhmittelyäYksittäisasennus pienet käytävät, eteiset
MultiUPLOAD II 250LiikeKaukosäätimelläMax 5kpl valaisimiaKäytävät, porrashuoneet
MultiUPLOAD II 400LiikeKaukosäätimelläMax 5kpl valaisimiaKäytävät, porrashuoneet
HytronicUPLOAD II 400LiikeAppMax 100kpl valaisimiaLaajat tilat



LED L80B50  >70.000h (Ta +25º C), MacAdam 3 SDCM, CRI >80. Suojausluokka II.

Ta -20°C … +45°C

Takuu viisi (5) vuotta.

Rakenne:

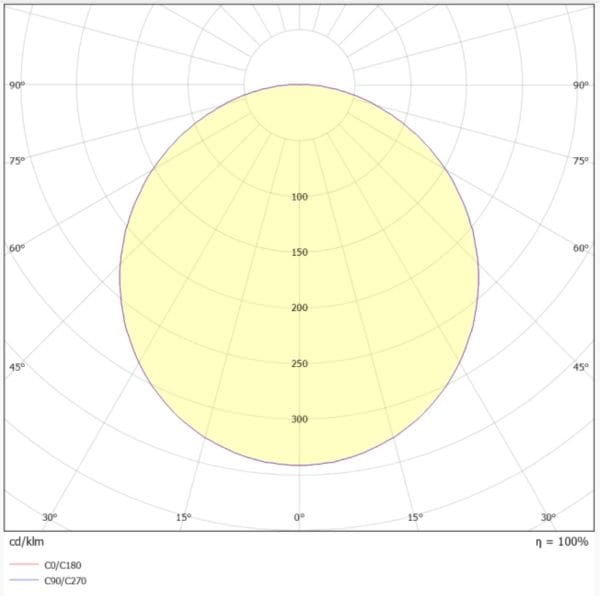

Valaisinrunko ja opaalihäikäisysuoja polykarbonaattia (PC), runkotiiviste katto- tai seinäpintaa vastaan estää veden kulkeutumisen valaisimen päälle. Valaisimen väri valkoinen (RAL9016). Virtalähde integroitu valaisimen sisälle. Erittäin leveä valonjako (120°).

Asennus:

Asennus seinä- tai kattopintaan, ketjutettava -o- 2 x 1,5mm2, syöttöjohto voidaan tuoda valaisimen päältä tai sivusta (valaisimen sivulla 2kpl kaapeliaihoita kaapelin pintavetoa varten esimerkiksi betonipinnassa).



Max-määrä valaisimia per johdonsuoja-automaatti:

B10B16B20C10C16C20
Upload II 25022 kpl35 kpl44 kpl36 kpl58 kpl73 kpl
Upload II 400



Muuta:









Ladattavat tiedostot
jakoavainAsennusohjeet



TuotekoodiRunkoTehoValovirtaVärilämpötilaToimintoHinta, alv 0%
6A20.015901Upload 2508W1000lm3000/4000 KVaihehimmennys
6A20.015E01Upload 2508W1000lm3000/4000 KVaihehimmennys + EM3h
6A20.015D01Upload 25012W1500lm3000/4000 KVaihehimmennys + PIR
6A20.015K01Upload 25012W1500lm3000/4000 KSensor 180s?
6A20.015102Upload 25012W1500lm3000/4000 KMulti-sensor
6A20.015702Upload 25012W1500lm3000/4000 KMulti-sensor + EM3h
6D20.015203Upload 40012/16/20W1500/2000/2400lm3000/4000 KON/OFF
6D20.015303Upload 40012/16/20W1500/2000/2400lm3000/4000 KON/OFF + EM3h
6D20.015603Upload 40020W2400lm3000/4000 KDALI2
6D20.015105Upload 40028W3400lm3000/4000 KMulti-sensor
6D20.015705Upload 40028W3400lm3000/4000 KMulti-sensor + EM3h
6D20.015L05Upload 40028W3400lm3000/4000KBLE Hydronic -sensor
