Valoiste Saana I LED

Osastot: , ,
Lataa PDF

Kuvaus

Yleistä:

Yksittäis- ja jonoasennukseen soveltuva alumiiniprofiilivalaisin (57x75mm). Neljä eri pituutta 545/1085/1625/2170mm. Teholuokat 13W / 1230lm – 51W /6640 lm. Saana I LED on suoralla valonjaolla, saatavana myös Saana II LED, jossa on suora/epäsuora valonjako. Värilämpötila 3000K ja 4000K. Kotelointiluokka IP20.

LED L80B10 >80.000h, MacAdam 3 SDCM, Ra > 83 (Ra >90 optiona).

Takuu viisi (5) vuotta.

Rakenne:

Runko maalattua alumiiniprofiilia, väri vaaleanharmaa (RAL9006). Myös muut RAL-sävyt saatavissa. Häikäisysuojavaihtoehdot: alumiinilamelliritilä, opaali ja mikroprisma.

Asennus:

Pinta-asennus tai ripustus. Valaisinmoduulit ovat läpijohdotettuja (5×1,5mm2). Sähköinen kytkentä Wago-liittimin (sisältyvät toimitukseen). Valaisinrunkojen liittäminen toisiinsa suorilla jatkoliittimillä (lisävaruste). Päätypari ja ripustustarvikkeet tilattava erikseen.

Muuta:

Saatavana myös vaihtoehtoisella alumiiniprofiililla (57x75mm) jossa profiilin molemmissa sivuissa visuaaliset urat. Vakiotoimitus ON/OFF, himmennysvaihtoehdot lisävarusteena: DALI, 1-10V ja painonappi (Push L).

Ladattavat tiedostot
jakoavain Asennusohjeet valonjako Valonjakotiedostot
Tuotenumero Teho [ W ] Valovirta [ lm ] Väri [ K ] Häikäisysuoja Mitat[LWH,mm] Hinta€,alv 0% DALI€, alv 0%
VA54040557 13 1210 3000 Mikroprisma 545x57x75 63,49 93,49
VA54040564 13 1230 4000 Mikroprisma 545x57x75 63,49 93,49
VA54040571 25 2510 3000 Mikroprisma 1085x57x75 100,11 130,11
VA54040578 25 2560 4000 Mikroprisma 1085x57x75 100,11 130,11
VA54040585 36 3860 3000 Mikroprisma 1625x57x75 117,58 147,58
VA54040592 36 3940 4000 Mikroprisma 1625x57x75 117,58 147,58
VA54040599 48 5200 3000 Mikroprisma 2170x57x75 153,87 183,87
VA54040606 48 5320 4000 Mikroprisma 2170x57x75 153,87 187,87
VA54040501 13 1120 3000 Opaali 545x57x75 61,49 91,49
VA54040508 13 1130 4000 Opaali 545x57x75 61,49 91,49
VA54040515 25 2330 3000 Opaali 1085x57x75 95,42 125,42
VA54040522 25 2380 4000 Opaali 1085x57x75 95,42 125,42
VA54040529 36 3610 3000 Opaali 1625x57x75 116,24 146,24
VA54040536 36 3680 4000 Opaali 1625x57x75 116,24 146,24
VA54040543 48 4850 3000 Opaali 2170x57x75 152,84 182,84
VA54040550 48 4950 4000 Opaali 2170x57x75 152,84 182,84
VA54040613 14 1630 3000 Lamelliritilä 545x57x75 74,24 104,24
VA54040620 14 1660 4000 Lamelliritilä 545x57x75 74,24 104,24
VA54040627 27 3250 3000 Lamelliritilä 1085x57x75 113,89 143,89
VA54040634 27 3320 4000 Lamelliritilä 1085x57x75 113,89 143,89
VA54040641 51 6500 3000 Lamelliritilä 2170x57x75 182,76 212,76
VA54040648 51 6640 4000 Lamelliritilä 2170x57x75 182,76 212,76
saana1 mprm valonjako saana1 opaali valonjako saana1 par valonjako
Mikroprisma Opaali Lamelliritilä

saana mittakuva

Teho
[ W ]		 L W H A
13 545 57 75 –
25 1085 57 75 –
36 1625 57 75 –
48 2170 57 75 –
14 545 57 75 –
27 1085 57 75 –
51 2170 57 75 –
39 1085 57 75 724
58 1625 57 75 1084
77 2170 57 75 1448
37 1085 57 75 724
73 2170 57 75 1448
saana vaijeripustin sahkopaa VA50922021 Saana LED vaijeriripustin, ”sähköpää” harmaa, kattokotelolla 15,20€
saana vaijeripustin sahkopaa VA50922032 Saana LED vaijeriripustin, ”sähköpää” valkoinen, kattokotelolla 15,20€
saana 90L liitin VA54040349 Saana LED liitoskappale 90°, L-kulma 33,77€
saana t liitin VA54040357 Saana LED liitoskappale ”T” 40,17€
saana jatkoliitin pari VA54040301 Saana LED pinta-asennuskiiinnikepari (2kpl) 4,80€
saana jatkoliitin pari 2 VA50922227 Saana LED jatkoliitinpari (2kpl) 4,60€
saana jatkoliitin kylmapaa VA50922143 Saana LED vaijeriripustin ”kylmä pää” 8,70€

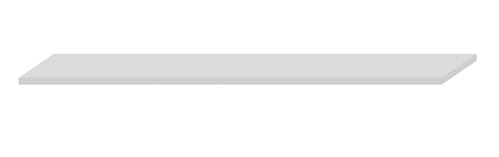

saana ripustettavan polysuojus VA54040315 Saana LED ripustettavan valaisimen pölysuoja 545mm 4,31€
saana ripustettavan polysuojus VA54040322 Saana LED ripustettavan valaisimen pölysuoja 1085mm 5,76€
saana ripustettavan polysuojus VA54040329 Saana LED ripustettavan valaisimen pölysuoja 1625mm 6,60€
saana ripustettavan polysuojus VA54040336 Saana LED ripustettavan valaisimen pölysuoja 2170mm 8,80€
saana paatykappaler VA54040378 Saana LED päätykappale harmaa (1 kpl), ruuviton (kuvassa vanha ruuvillinen malli) 3,20€
